一、概述
本裝置為戶內金屬鎧裝抽出式開關設備（以下簡稱開關設備），系3—12KV三相交流50Hz單母線及單母線分?jǐn)嘞到y(tǒng)的成套配電裝置。主要用于發電廠、中小型送電、工礦企業配電系統的二次變電所的受電送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關柜滿足DL/T404－91
IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止在帶電時誤合
接地開關的連鎖功能，既可配用VS1真空斷路器，又可配用ABB公司VD4真空斷路器，實為一臺性能優越的配電裝置。

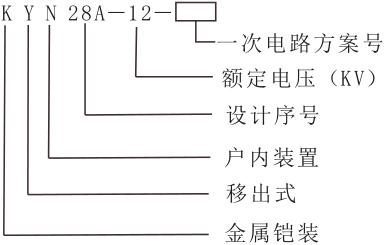

產品型號及含義

二、使用條件
正常情況下
1、周圍空氣濕度：上限+40，下限－10℃;
2、海拔：1000m以下。
3、相對環境濕度：日平均環境濕度不大于95%。月平均相對濕度不大于90%。
4、地震:烈度不超過8度.
5、周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染。
6、無嚴重污穢及經常性的劇烈震動，嚴酷條件下設計滿中1類要求。
特殊工作條件：在超過GB3906規定的正常環境條件下使用時，由用戶和制造廠協商。

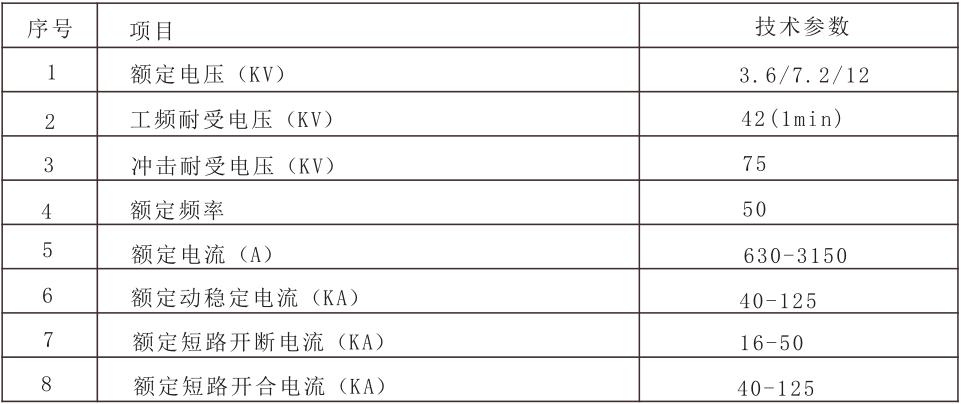

三、技術參數
